模板编辑器说明 最后更新时间: 2022年04月28日

模板编辑器使用说明

  1. 主界面功能区

  2. 打印页面设置

  3. 报表对像

    1. 文本对像

    2. 表格对像

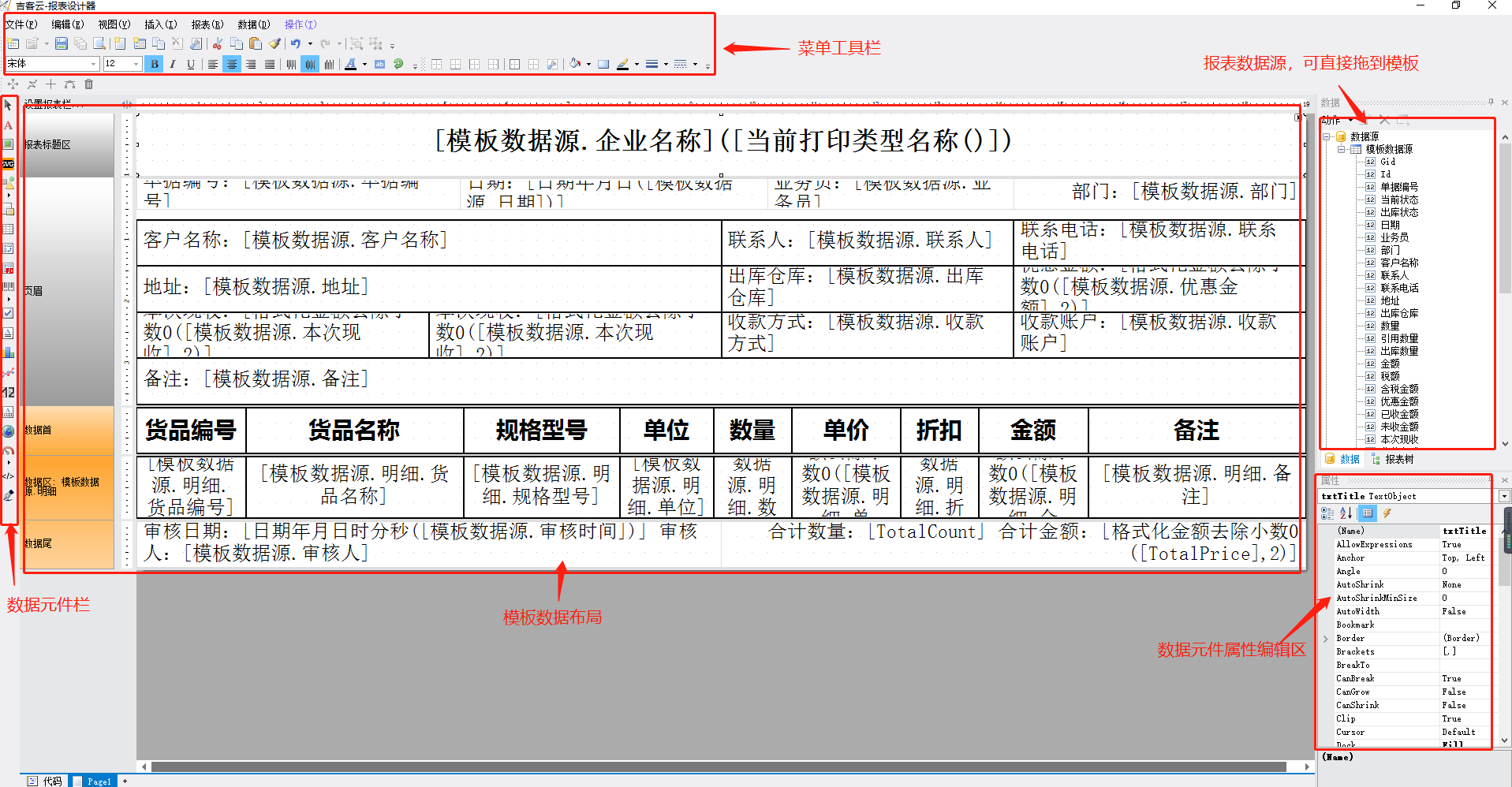

一、主界面:



二、页面设置:

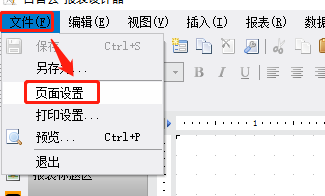

打印页面相关设置,页面尺寸,方向(横向或纵向边缘,栏位,纸张来源等其它的设定。报表模板可以包含许多不同方向及尺寸的页面。可以通过点击菜单中的“文件--页面设置”。

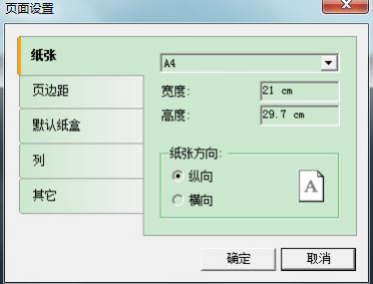

“纸张”可以设置纸张的尺寸与方向。下拉列表中列出了指定打印机上支持 的指张尺寸选项。

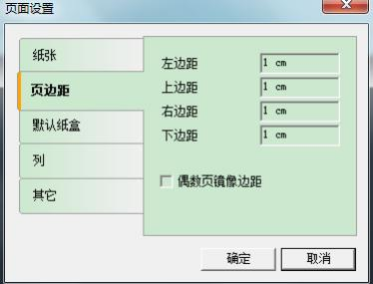

“页边距”选项卡可以设置页面的页边距。“偶数页镜像边距”选项可以用于打 印小册子。

“默认纸盒”用于选择纸张来源。

“列”选项卡可以设定多列报表的打印, 通过设置这个选项, 来对所有列的 列数与列宽进行设置。

“其它”选项卡提供了很实用的属性。支持双面打印, 当然这需要您的打印 机支持。还可以支持水印,这将在报表打印时显示。


三、报表数据元件对像:

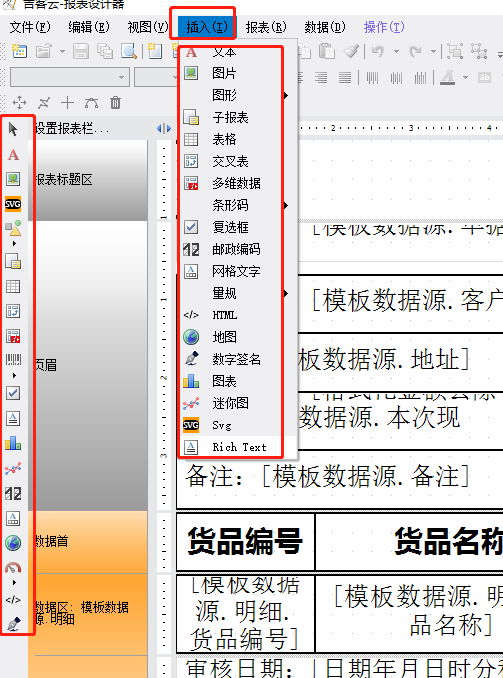

在模板点选位置,然后【菜单-插入】选择需要插入的报表对数据对像,或点击左侧工具栏,选择数据对像,然后在模板中单击添加。

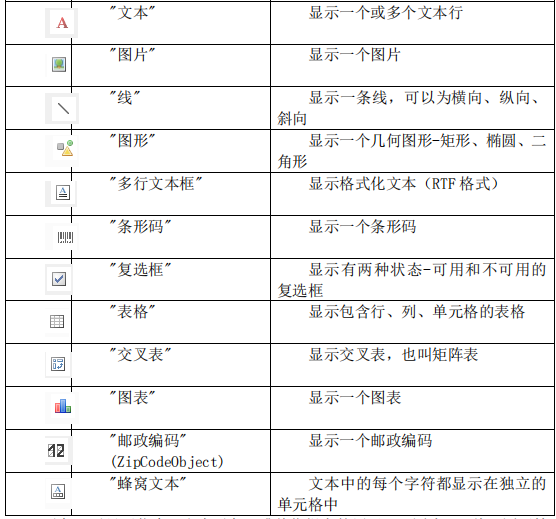

常用对像说明:


常用对像属性说明

属性描述
Left,  Top,  Width,Height通常来说,报表对象都是一个矩形区域, 它有 位置(左,上)与尺寸(宽,高)属性
Anchor这个属性决定对象在其容器控件放大或缩小时 如何更新其位置与尺寸。在这种模式下,其可以与 容器控件共同移动。
Dock这个属性确定对象将停靠在容器控件的哪个边 上。
Border,Fill这个属性控制控件的边与填充, 可以通过工具 栏上的边框与填充来进行改变。
CanGrow, CanShrink这两个属性用来自动设置对象的高度
ShiftMode设置后可以上下移动
GrowToBottom该属性处于启用状态,将被拉伸到栏位底部。
CanBreak对象“文本”和“富文本”有这样的属性。用 以确定对象的内容是否可以被分解成几部分。
PrintOn这个属性决定哪些页面可以打印对象
Cursor该属性决定当鼠标移动到对象上时的形状
Visible这个属性决定对象是否显示在报表中,这种对 象不会在预览窗口中显示,也不会被打印
Printable该属性确定报表是否打印, 如果禁用该属性, 那么对象显示在预览窗口中,但不会被打印
Hyperlink此属性为报表增加互动性
Bookmark该属性与Hyperlink 一起使用, 它可以包含任 何表达式, 在报表中, 表达式的值可以通过它的名 称来进行使用。
Restrictions用来限制某些操作,如移动、调整大小、删除 等
Style用此属性来设置对象的显示样式


3-1 文本对像

“文本”对象是在报表中我们经常使用到的主要的对象。可以自定义要显示的内容,也可以显示数据源,或显示公式计算的数据结算结果,比如合计值等。

(1) 显示自定义文本内容:双击或右键打开文本编辑,录入文字内容,如下

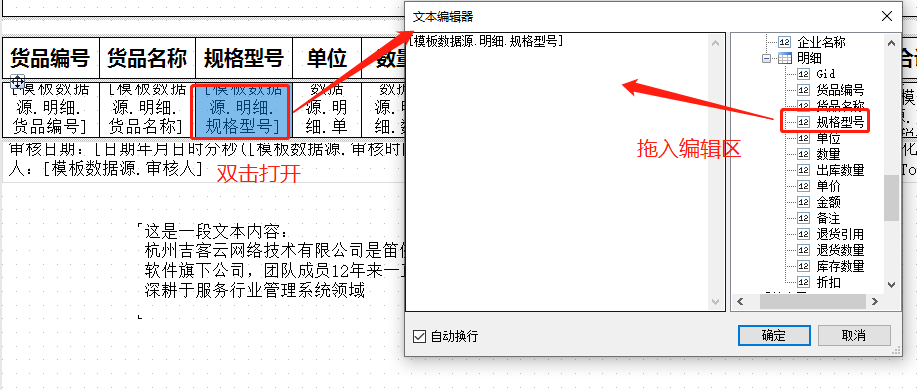

(2)显示单据数据源字段,系统已内建好单据对应的数据源,只需将数据源字段添加到模板,打印时自动调取当前单据的对应数据。

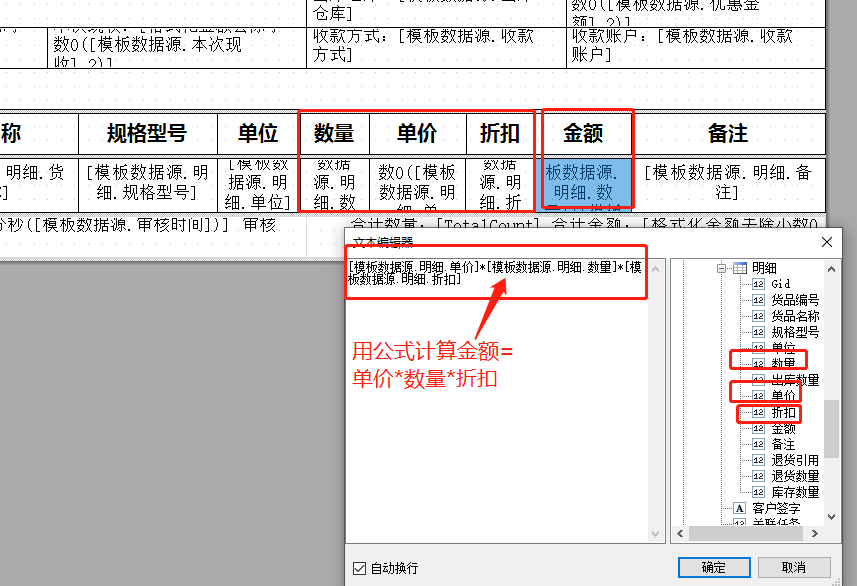

(3)录入公式方式计算出数据结果显示,如图
